6脉冲和12脉冲整流、滤波方式总体比较

2019-02-25
次

        UPS脉冲整流器是一种以脉宽调制(PWM)方式工作的整流器，与相控整流器相比具有功率因数高、谐波含量低、交流侧电流接近于正弦，以及整流器动态响应快的优点。脉冲技术又分为6脉冲和12脉冲这两种不同分类，它们的整流、滤波方式输入总谐波畸变输入功率因数，又有哪些不同呢？

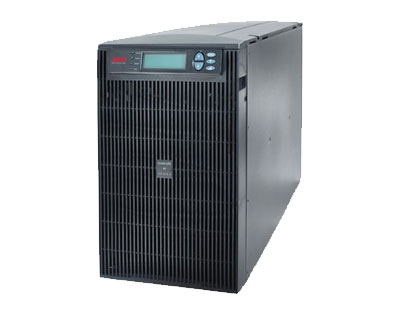

甘肃UPS电源

通过对6脉冲和12脉冲整流、滤波方式比较，我们可以看出，6脉冲和12脉冲有以下一些不同的优缺点：
1、6脉冲SCR整流很大较低谐波畸变严重
2、12脉冲SCR整流+30°移相变压器+11次谐波滤波器较小高谐波抑制效果较好移相变压器谐波抑制效果不如输入隔离变压器
3、12脉冲SCR整流+输入隔离变压器+11次谐波滤波器+13次谐波滤波器很小最高：
(1) 输入总谐波畸变很低
(2) 功率因数较高
(3) 可靠性高、技术成熟
(4) 相对成本低体积较大
4、IGBT PWM整流小较低
(1) 对谐波有一定的抑制效果
(2) 功率因数较高(仅限负载率较高的情况)目前无法生产高功率IGBT整流器
5、6脉冲SCR整流+混合滤波器最小较低谐波抑制效果很好，输入总谐波畸变很低
(1) 存在误补偿问题
(2) 可靠性不高
(3) 系统效率低
(4) 成本高
